首頁 產品展示 插裝式先導減壓閥
歡迎咨詢
插裝式先導減壓閥
插裝式先導減壓閥
插裝式先導減壓閥
插裝式先導減壓閥

插裝式先導減壓閥

型號：DR6K

瀏覽次數：731次

產品簡介

1、用于油路塊中安裝 2、4種設定壓力 3、4種調節型式：調節手柄、帶六角鎖定螺母和防護帽的螺釘；帶刻度可鎖旋鈕；帶刻度定旋鈕

產品詳情
產品特點：
1、用于油路塊中安裝
2、4種設定壓力
3、4種調節型式：調節手柄、帶六角鎖定螺母和防護帽的螺釘；帶刻度可鎖旋鈕；帶刻度定旋鈕
4、通徑6和10。
5、壓力至31.5MPa。
6、流量至100L/min。
型號說明：
DR 10 k 4 3X 5 Y M V *
系列型號 通徑 式樣 調節形式 系列 設定壓力 控制油的方法 液壓油形式 附加說明
先導減壓閥 6：6
10：10		 插裝式 4:調節手柄
5：帶六角鎖定螺母和防護帽的螺釘
6：帶刻度的鎖旋鈕
7:帶刻度旋鈕		 3X：30至39系列
（30-39系列內部結構與連接尺寸相同）		 5:5Mpa
10:10Mpa
20:20Mpa
31.5:31.5Mpa		 Y:內供外排 M：無單向閥 無標記：礦物質液壓油
V：磷酸脂液壓油		 附加說明
技術參數：
通徑
油液溫度范圍 °C -20至+80（對氟橡膠密封件）
粘度 mm2/s 10至800
油液清潔度 油液最高污染度按NAS1638第9級。
推薦過濾器最小過濾精度為Β10≥75
工作壓力 Mpa 至31.5
設定壓力 Mpa 至5；至10；至20；至31.5
背壓 Mpa 至16
******流量 L/min 至60 至100
重量 kg 大約0.15 大約0.2

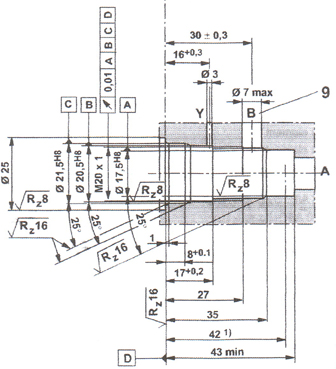

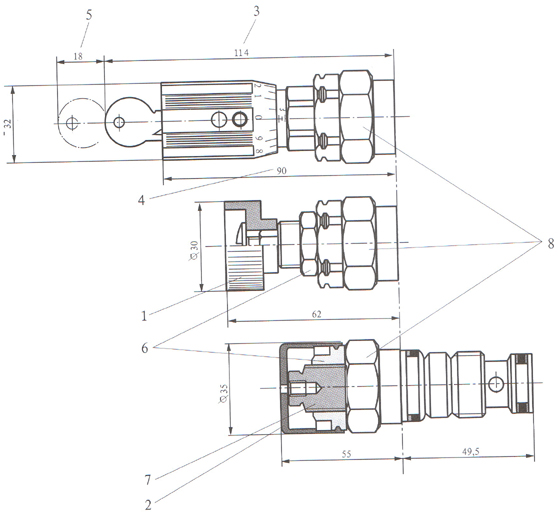

通徑為6的外形尺寸：
DRK型3×系列插裝式先導減壓閥
1 調節形式“4”
2 調節形式“5”
3 調節形式“6”
4 調節形式“7”
5 拔出鑰匙的空間		 6 鎖緊螺母S=24
7 六角S=10
8 六角S=24
擰緊扭矩50Nm
9 B口按要求沿園周布置
配合深度
DRK型3×系列插裝式先導減壓閥

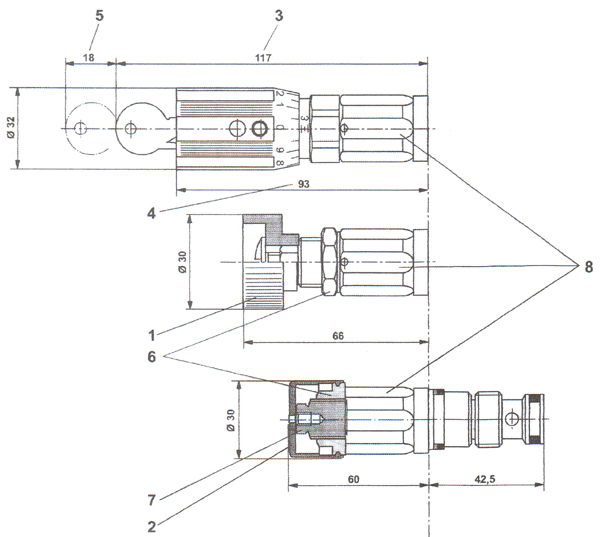

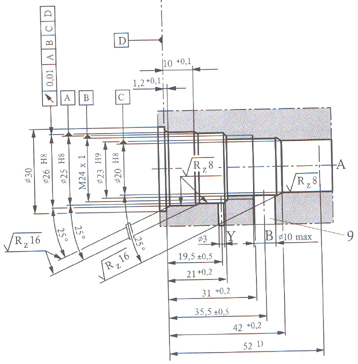

通徑為10的外形尺寸：
DRK型3×系列插裝式先導減壓閥
1 調節形式“4”
2 調節形式“5”
3 調節形式“6”
4 調節形式“7”
5 拔出鑰匙的空間		 6 鎖緊螺母S=24
7 六角S=10
8 六角S=30
擰緊扭矩50Nm
9 B口按要求沿園周布置
配合深度
DRK型3×系列插裝式先導減壓閥
特性曲線：
DRK型3×系列插裝式先導減壓閥 DRK型3×系列插裝式先導減壓閥
DRK型3×系列插裝式先導減壓閥 DRK型3×系列插裝式先導減壓閥

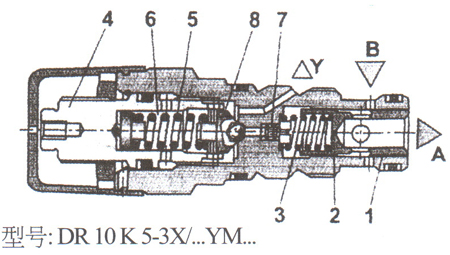

結構圖：
DRK型3×系列插裝式先導減壓閥
功能說明：
DR...K...型先導式減壓閥。它用于油路塊安裝。它們用于回路壓力降低。由調節元件（4）設定減壓壓力。
在靜態位置閥常開。油液可自由從油口B流向油口A，油口A的壓力作用于閥芯（1）的彈簧加載側，該壓力還經節流。
孔（7）作用于先導閥（8）上。當油口A的壓力超過彈簧（5）的設定壓力時，打開先導閥芯（8），油液從閥芯（1） 的彈簧加載側，節流（7）、彈簧腔（6）流入油口Y。閥芯（1）移至控制位置。保持彈簧（5）設定的油口A壓力恒定 控制油是經油口Y從彈簧腔（6）回油。
