產品詳情

產品特點：

1、用于底板安裝安裝面按DIN24340 D型 ISO5781和CETOP-RP121H
2、用于油路塊安裝
3、四種調節型式：調節手柄、帶內六角鎖緊螺母和防護帽螺釘、帶刻度旋扭、帶刻度旋鈕
4、通徑10、25，32
5、壓力至31.5MPa
6、流量至600L/min

型號說明：

DZ	C	30	1	5X	10	X	M	V	*
系列型號	閥的形式	通徑	調節型式	系列	壓力設定值至	控制油的形式	有無單向閥	密封物	附加說明
DZ型5×系列先導式順序閥	無標記：先導式閥 C：先導閥無主閥芯插件 (不填規格) C:先導閥帶主閥芯插件	10：10 20:25 30:32	1:調節手柄 2：帶內六角鎖緊螺母和防護帽螺釘 3：帶刻度的可鎖旋鈕 4:帶刻度旋鈕	5X：50至59系列（50-59系列內部結構與連接尺寸相同）	5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa	無標記：控制油供給 X/Y/XY:訂貨型號按圖形符號	無標記：有 M：不帶	無標記：丁腈橡膠密封適用于符合DIN51524的礦物油（HL，HLP） V：氟橡膠密封適用于磷酸脂（HFD-R）

技術參數：

一般參數
安裝位置	可任選
通徑	通徑10	通徑25	通徑32
重量型號DZ kg	3.4	5.3	8.0
重量型號DZC30 kg	1.5
液壓參數
工作壓力油口A,B,X Mpa	至31.5
背壓油口Y Mpa	至31.5
設定壓力最低 Mpa	與流量有關（參照特性曲線）
設定壓力最高 Mpa	至5;至10;至20;至35
通徑	通徑10	通徑25	通徑32
******流量 L/min	200	400	600
油液	礦物油（HL，HLP）按DW51524 磷酸脂（HFD-R）
油液溫度范圍 °C	-30至+80（對丁腈橡膠密封件
油液溫度范圍 °C	-20至+80（對氟橡膠密封件）
粘度 mm²/s	10至800
油液清潔度	油液最高污染度按NAS1638第9級。推薦過濾器最小過濾精度為Β10≥75

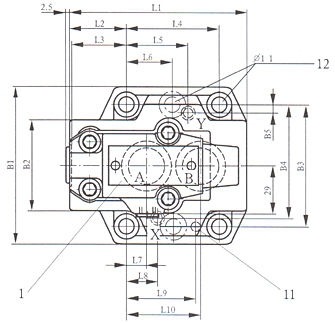

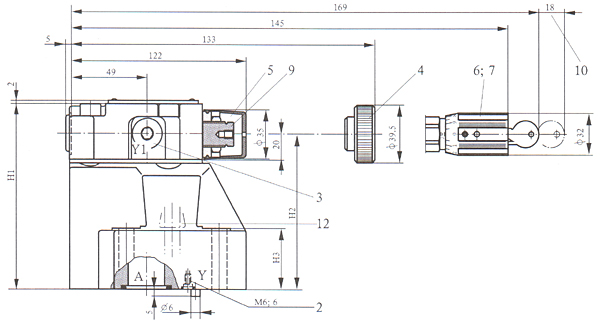

外形尺寸-先導閥：


1 標牌 2 油口Y用于控制油泄油外部用于旁通閥 3 油口Y1（G/4，BSP；12）當用作旁通用時，用于控制油外部泄油當用作順序閥時，彈簧腔卸荷 4 調節形式“1” 5 調節形式“2” 6 調節形式“3” 7 調節形式“7” 9 內六角S=10 10拔出鑰匙的空間 11 定位鎖	12 4個閥的安裝孔用于規格10和25 6個閥的安裝孔，用于規格32 底板通徑10 G460/01（G3/8）通徑 G461/01（G1/2）通徑 G412/01（G3/4）通徑 G413/01（G1）通徑 G414/01（G1 1/4）通徑 G415/01（G01 1/2）閥的固定螺釘通徑10 4個M10×50 GB70-85-10.9 擰緊扭矩75Nm 通徑25 4個M10×60 GB70-85-10.9 擰緊扭矩75Nm 通徑32 6個M10×70 GB70-85-10.9 擰緊扭矩75Nm

規格	L1	L2	L3	L4	L5	L6	L7	L8
10	96	35.5	33	42.9	21.5	--	7.2	21.5
25	116	37.5	35.4	60.3	39.7	--	11.1	20.6
32	145	33	29.8	84.2	59.5	42.1	16.7	24.6

通徑	L9	L10	B1	B	B	B	B	H	H	H	O形圈油口A、B	O形圈油口X、Y
10	31.8	35.8	85	50	66.7	58.8	7.9	112	92	28	17×2.4×2.62	9.81×1.5×1.78
25	44.5	49.2	102	59.5	79.4	73	6.4	122	102	38	28.43×3.4×3.53	9.81×1.5×1.78
32	62.7	67.5	120	76	96.8	92.8	3.8	130	110	46	34.52×3.53×3.53	9.81×1.5×1.78

外形尺寸--帶DZC30或不帶DZC主閥插件的先導閥：

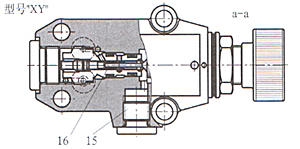

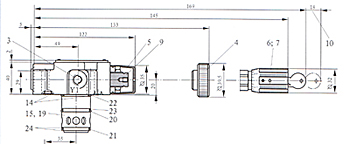

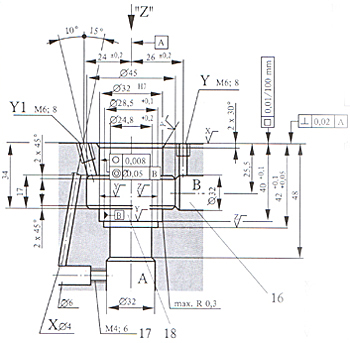

1 標牌 2 油口Y 當用作旁通用時，用于控制油泄油當用作順序閥時，彈簧腔卸荷 3 油口Y1 當用作壓力閥或順序閥時，控制油泄油 4 調節形式“1” 5 調節形式“2” 6 調節形式“3” 7 調節形式“7” 9 內六角S=10 10拔出鑰匙的空間 12 閥的安孔 14 O形圈9.25×1.78	15 主閥芯插件 16 ø32的孔在任何位置都可與ø45的孔相遇。務必注意，不要損壞連接孔X和固定孔。 17 當用作旁通閥是，無此孔 18 在安裝主閥芯前，擋圈和O形圈放入此孔。 19 插裝組件包括帶節流的主閥芯插件 20 O形圈28.3×1.78 21 O形圈27.3×2.4 22 O形圈28.24×2.62 23 擋圈8-024；29.03×1.35 24 擋圈28.4×32×0.7 頂裝的方向閥尺寸（見通10的尺寸圖）

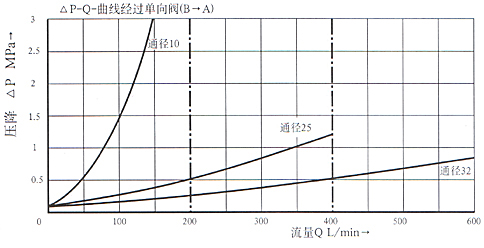

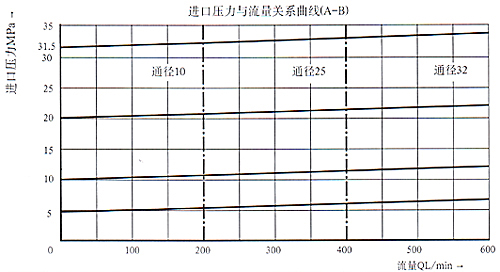

特性曲線：


	該曲線在整個流量范圍內 對出口壓力PB=0有效
	該曲線在整個流量范圍內 對出口壓力PB=0有效

圖形符號：

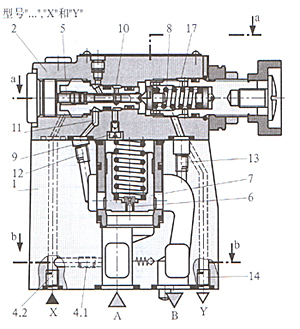

結構圖：

功能說明：

DZ型壓力閥是先導式順序閥。它們用于次級回路壓力相關順序切換。該順序閥的組成主要包括帶主閥芯插件（7）的主閥（1）帶壓力調節元件及可選的單向閥（3）;先導閥（2）。該閥的功能取決于控制油泄配置。
DZ...5X/...型壓力閥

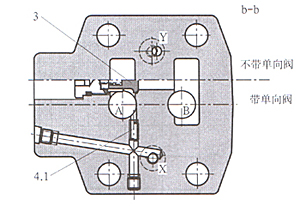

（控制油路4.1,12和13打開;控制油路4.2,14和15堵死）油路A的壓力經控制油路（4.1）作用于先導閥芯（5）上。同時，它經節流孔（6）作用于主閥（7）的彈簧加載側。當該壓力超過彈簧（8）的設定值時，先導閥芯（5）克服彈簧（8）移動。該信號從油口A經控制油路（4.1）由內部給出，主閥芯（7）彈簧加載側的油液經節流口（9），控制臺肩（10）和控制油路（11）及（12）流入油口B。主閥芯（7）存在一個壓降，允許從油口A至B自由流動彈簧（8）設定的壓力保持不變。先導閥芯（5）的泄油經油路（13）由內部引入油口B?？梢园惭b可選的單向閥（3）使從油口B至A自由回流。
DZ...5X/...X...型壓力閥
（控制油路4.2 12和13打開；控制油路4.1 14和15堵死）
此閥的功能原則上與DZ...5X/...型閥相同。但是，對DZ...5X/...X...型閥，該信號借助于控制油路（4.2）由外部提供。
DZ...5X/...Y...型順序閥
（控制油路4.2 14或15打開；控制油路4.2和13堵死。）
此閥的功能原則上與DZ...5X/...型閥相同。但是，對DZ...5X/...Y...型閥，先導閥芯（5）的泄漏必須經油路（14）或（15）無壓排入油箱。控制油經油路（12）排到油口B。
DZ...5X/...Y...型旁通閥
（控制油路4.2 14或15打開；控制油路4.2和13堵死。）
油口X的壓力經控制油路（4.2）作用于先導閥（2）中的控制活塞（5）上。同時，油口A的壓力經節流孔（6）作用于主閥芯（7）的彈簧加載側。當油口A的壓力經節流孔超過彈簧（8）的設定值時，控制活塞（5）彈簧（8）移動，油液可經過節流孔（9）和孔（16）從主閥芯（7）的彈簧加載側流入彈簧腔（17），主閥芯（7）彈簧加載側的壓力峰值下降。打開主閥芯，（7）油液可以以最小的壓力損失從油口A流入油口B。彈簧腔（17）中的控制油經油路（14）或（15）無壓排入油箱。安裝的可選的單向閥（3）用于油口B至A自由回流。
