產品詳情

產品特點：

1、用于在油路塊內安裝
2、用于在管路中安裝
3、作為垂直疊加元件安裝面按DIN 243340 J4 J4-1
4、在水平疊加組件中
5、閥體泄油口，可選
6、可鎖旋鈕
7、壓力至63MPa

型號說明：

HED80	OH	1X	5	Z14	S	2	V	*
系列型號	安裝形式	系列	最高設定壓力	插頭樣式	特色	螺紋樣式	油形式	附加說明
HED8型壓力繼電器	不帶閥體 OH：泄油口垂直疊加組件 OP：油路塊安裝 OA：管子安裝帶閥體泄油口 KP:油路塊安裝 KA:管子安裝 KH:壓力繼電器疊加組件 LH：垂直疊加組件 LP：帶回油螺紋油口的油路塊設計	1X：系列10至19	5：5Mpa 10：10Mpa 20:20Mpa 35:35Mpa 63:63Mpa	Z14：小插頭 (電氣接線按DIN43650)	無標記：調節螺栓 S：帶護罩調節螺栓 KS：可鎖旋鈕 KW:旋鈕	無標記：英制 2：公制	無標記：礦物質液壓油 V：磷酸脂液壓油	附加說明

技術參數：

油液		礦物油（HL,HLP）按DIN51524磷酸脂（HFD-R）
油溫范圍 °C		-30至+80（用于丁腈橡膠密封件）
油溫范圍 °C		-20至+80（用于氟橡膠密封件）
粘度范圍 mm²/s		10至800
油液清潔度		允許最高的油液污染按NAS1638的第9級因而我們推薦過濾器起碼有過濾精度β10≥75
切換精度(重復性)		<±1%設定范圍
切換范圍		至80次/min
設定范圍
壓力額定值 Mpa	最高工作壓力 Mpa		設定壓力 Mpa
5	20		0.2至5
10	35		0.4至10
20	35		0.5至20
35/td>	50		0.8至35
63	63（帶泄油口為70）		3至63

電氣接線		接線器按DIN43 650，型式A，3針，+PE
接線******截面積 mm²/s		1.5
觸點負載AC		250V;5A
觸點負載DC		50V/1A,250V/0.02A
如果用DC感性負載,為延長使用壽命須用減弧器
經緣按DIN40 050		IP 65
重量壓力繼電器 Kg		0.8
重量用于垂直疊加組件的疊加板 Kg		0.8(規格6),2(規格10)

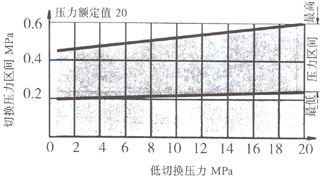

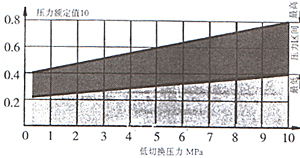

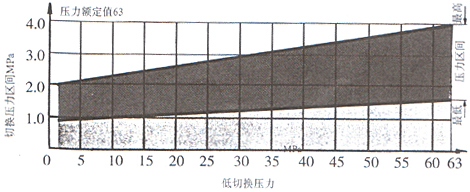

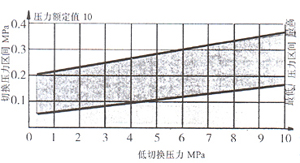

低切換壓力曲線圖（型號：HED8 0.1X/...）：

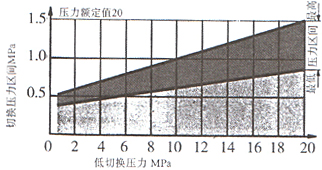

低切換壓力曲線圖（型號：HED8K/L..1X/.）：

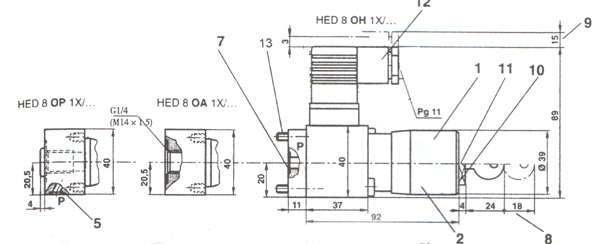

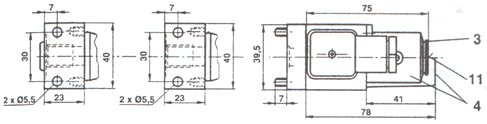

不帶閥體泄油口，型號HED8O..外形尺寸：



1 控制元件“KW” 2 控制元件“KS” 3 控制元件“-” 4 控制元件“S” 5 O-形圈5.28×1.78 7 O-形圈10.82×1.78 8 拔下鑰匙所需的空隙 9 拆下接線口所需的空隙	10 螺母，27對邊寬 11 內六角螺栓，10對邊寬 12 插頭接線器Z14 13 2個固定螺釘旋緊扭矩，M_A=6.1Nm 閥固定螺釘擰緊扭矩=8.9Nm

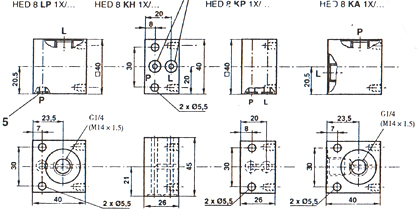

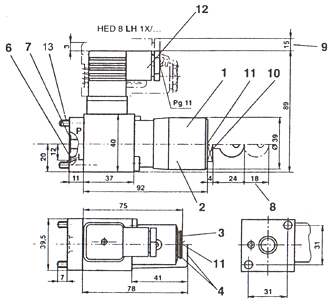

帶閥體泄油口，型號HED8O..外形尺寸：


1 控制元件“KW” 2 控制元件“KS” 3 控制元件“-” 4 控制元件“S” 5 O-形圈5.28×1.78 6 O-形圈4.47×1.78 7 O-形圈10.82×1.78 8 拔下鑰匙所需的空隙 9 拆下接線口所需的空隙	10 螺母，27對邊寬 11 內六角螺栓，10對邊寬 12 插頭接線器Z14 13 2個固定螺釘旋緊扭矩，M_A=6.1Nm 閥固定螺釘擰緊扭矩=8.9Nm

結構圖：

功能說明：

HED8型液電壓力繼電器是柱塞式壓力繼電器。
其組成包括：閥體（1）、帶柱塞（2）的插件、壓縮彈簧（3）、設定元件（4）和開關（5）。
被檢測的壓力作用在柱塞（2）上，此柱塞（2）壓靠彈簧座（6），并克服彈簧（3）的連續可變力。br> 彈簧座（6）把柱塞（2）的運動傳遞給開關（5），于是，根據電路設計的不同，電路切換通或斷。
一個機械擋板保護開關（5）防止壓力升高時損壞。
裝配須知:
為了延長壓力繼電器的使用壽命，應該裝配成它不能振動并采取適當措施緩和液壓壓力沖擊。

典型電路：

端子接線：

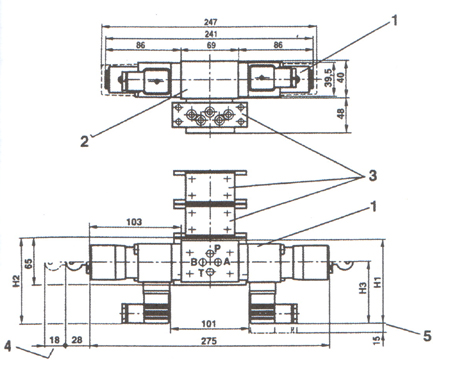

安裝須知（通徑：6）：

1 壓力繼電器HED 8OH用于疊加組件中（可裝成角度4×90）壓力繼電器的安裝方式取決于就近的疊加底板
2 用來把壓力繼電器作為疊加元件安裝的疊加板
3 疊加元件
4 拔下鑰匙所需的空隙
5 拆下接線器所需的空隙

注：
帶閥體泄油口的HED 8 LH壓力繼電器
僅能安裝成一種位置

疊加板（通徑：6）：

（疊加板，通徑6）相關參數：

HSZ	06	A	6	3X	L	V	*
系列型號	規格	安裝形式	變化號	系列	閥體泄油口	密封物	附加說明
疊加板	6：6	A:A(安裝面按DIN24340)	6	3X：系列30至39 (30至39：外形互換)	無代號：不帶 L：帶	M：丁腈橡膠密封件，適用于礦物油（HL，HLP）按DIN51524 V：氟橡膠密封件，適用于磷酸脂（HFD-R）	其它細節用文字說明



1 O-形圈9.25×1.78 2 僅在帶閥體泄油口的型號中 3 通孔用于閥固定螺釘 4 用于壓力繼電器的表面

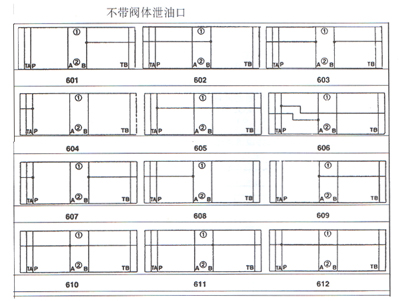

（疊加板，通徑6）符號，變化號：

不帶閥體泄油口
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠

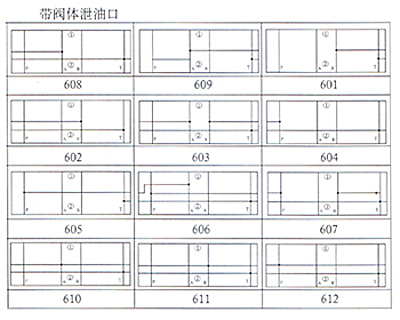

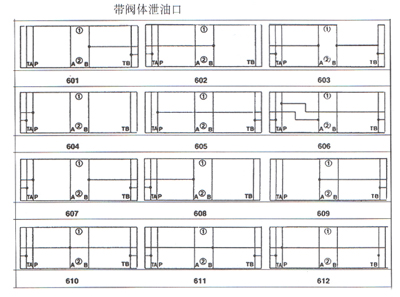

帶閥體泄油口
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠

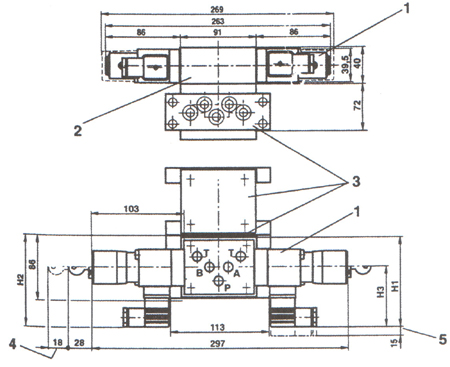

安裝須知（通徑：10）：

規格	H1	H2	H3
規格6	91	102	69
規格10	104	112	69

疊加板（通徑：10）：

（疊加板，通徑10）相關參數：

HSZ	10	A	6	3X	L	V	*
系列型號	通徑	安裝形式	變化號	系列	閥體泄油口	密封物	附加說明
疊加板	10：10	A:A(安裝面按DIN24340)	6	3X：系列30至39 (30至39：外形互換)	無代號：不帶 L：帶	M：丁腈橡膠密封件，適用于礦物油（HL，HLP）按DIN51524 V：氟橡膠密封件，適用于磷酸脂（HFD-R）	其他細節用文字說明



1 O-形圈12×2 2 僅在帶閥體泄油口的型號中 3 通孔用于閥固定螺釘 4 用于壓力繼電器的表面

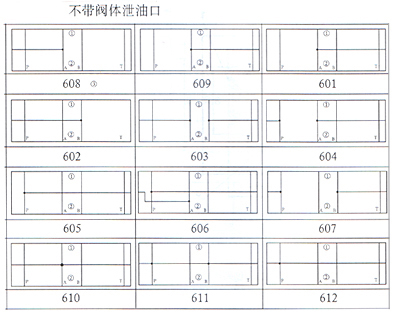

（疊加板，通徑10）符號，變化號：

不帶閥體泄油口
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
帶閥體泄油口
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
壓力繼電器有效的油口
變化號	丁腈橡膠氟橡膠
