手動變量軸向柱塞泵
手動變量軸向柱塞泵
手動變量軸向柱塞泵
手動變量軸向柱塞泵

手動變量軸向柱塞泵

型號：250SCY14-1B

瀏覽次數：661次

產品簡介

SCY14-1B手動變量軸向柱塞泵,其原理為轉動手輪使變量活塞上下移動,帶動變量頭傾斜角變化,改變柱塞行程長短,達到變 量的目的.這種變量型只適用于不頻繁變量,而且不需要遠距離操縱的情況下。

產品詳情
產品特點：
      SCY14-1B手動變量軸向柱塞泵,其原理為轉動手輪使變量活塞上下移動,帶動變量頭傾斜角變化,改變柱塞行程長短,達到變 量的目的.這種變量型只適用于不頻繁變量,而且不需要遠距離操縱的情況下。
技術參數：
型號規格 10SCY14-1B 25SCY14-1B 40SCY14-1B 63SCY14-1B 80SCY14-1B 160SCY14-1B 250SCY14-1B
額定壓力(MPa) 31.5
公稱排量(ml/r) 10 25 40 63 80 160 250
額定轉速(r/min) 1500 1000
型號說明：
63 Y C Y 14 -1B F
公稱排量 變量形式 公稱壓力MPa 泵、馬達標識 結構型式 結構設計序號 泵轉向
參考技術參數表 M：定量
S：手動變量
D：電動變量
C：伺服變量
Y：壓力補償變量
MY：定級壓力補償變量
P：恒壓變量
LZ：零位對中液動變量
 C： 31.5
G： 24.5		 Y：表示泵
M：表示馬達		 14：缸體旋轉式
軸向柱塞泵(馬達)		 B為第二次改進設計 無標記為正旋轉泵
F：反轉泵(逆時針)

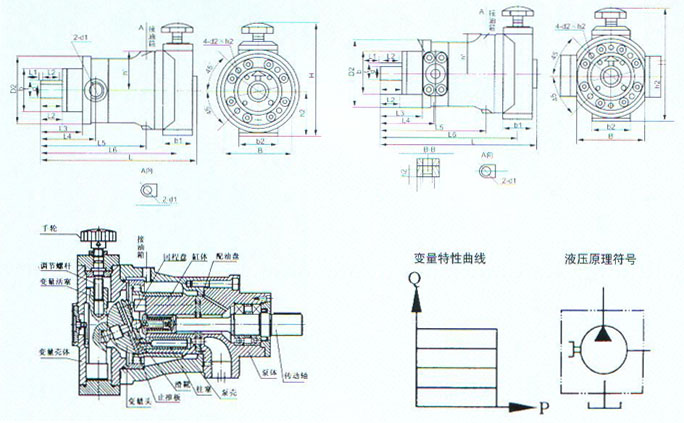

尺寸參數：
型號 b b0(N9) b1 b2 b3 D0 D1(f9) D2 D3 D(h6) d1 d2 d3
10SCY14-1B 142 8 50 88 100 75 125 150 25 M22×1.5 M14×1.5
25SCY14-1B 172 8 66 100 125 100 150 170 30 M33×2 M14×1.5
40SCY14-1B 172 8 66 100 125 100 150 170 30 M33×2 M14×1.5
63SCY14-1B 200 12 74 104 155 120 190 255 40 M42×2 M18×1.5
80SCY14-1B 200 12 74 104 155 120 190 225 40 M42×2 M18×1.5
160SCY14-1B 340 16 100 120 90 200 150 240 300 55 50 64 M22×1.5
250SCY14-1B 420 18 100 140 110 230 180 280 360 60 55 76 M22×1.5
型號 H h1 h2 h3 L I I0 I1 I2 I3 I4 I5 I6 t d0×h0
10SCY14-1B 231 74 91 295 40 30 4 41 86 109 194 258 28 M10×25深
25SCY14-1B 266 83 101 362 52 45 4 54 104 134 246 317 32.5 M10×25深
40SCY14-1B 266 83 101 362 52 45 4 54 104 134 246 317 32.5 M10×25深
63SCY14-1B 305 108 130 440 60 50 4 62 122 157 300 389 42.5 M12×25深
80SCY14-1B 305 108 130 440 60 50 4 62 122 157 300 389 42.5 M12×25深
160SCY14-1B 393 141 165 25 595 106 100 4 110 180 230 411 533 59 M16×35深
250SCY14-1B 470 170 203 25 691 110 100 5 112 212 272 492 629 63.9 M20×45深
