DWSS撓性聯軸器
型號：DWSS-32瀏覽次數：662次
分享產品1、開縫型。 2、止付螺絲固定式。 3、撓性聯軸器。
|
產品特點：
1、開縫型。 2、止付螺絲固定式。 3、撓性聯軸器。 |

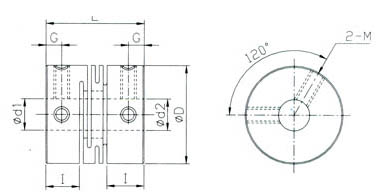

| 型號 | D mm |
I mm |
L mm |
G mm |
M mm |
d1*d2 標準孔徑 公差（H8） |
Mass** 質量 | |
| Min | Max | |||||||
| DWSS-16 | 16 | 6.8 | 18 | 3 | M3 | 5 | 6 | 18 |
| DWSS-20 | 20 | 7.65 | 20 | 3 | M4 | 5 | 10 | 32 |
| DWSS-25 | 25 | 9.6 | 25 | 4 | M4 | 6 | 12 | 63 |
| DWSS-32 | 32 | 12.6 | 32 | 6 | M5 | 6 | 14 | 130 |
| 型號 | 一般扭力 N.m |
******扭力 N.m |
最高回轉數 min¹ |
慣性 kg.m² |
剛性靜扭力值 N.m/rad |
容許偏角 (°) |
容許軸向位差 mm |
| DWSS-16 | 0.5 | 1 | 24000 | 2.2*10(-7) | 240 | 1 | ±0.1 |
| DWSS-20 | 1 | 2 | 19000 | 2.0*10(-6) | 330 | 1 | ±0.1 |
| DWSS-25 | 2 | 4 | 15000 | 6.1*10(-6) | 720 | 1 | ±0.2 |
| DWSS-32 | 3.5 | 7 | 12000 | 2.1*10(-5) | 1300 | 1 | ±0.2 |
